Dla opracowanego projektu, szczególnie w takim wypadku, istotne są próby wykonania go z użyciem różnych technologii i różnych materiałów. Czas poświęcony projektowaniu, to oczywiście czas pełen korekt i zmian, jednak nadchodzi zawsze moment zakończenia, prac projektowych, i rozpoczęcia sprawdzianu zaprojektowanego materiału już nie teoretycznie, na papierze i na wyczucie czy zdając się na doświadczenie, a w konkretnie w zastosowaniu realnym. Zawsze też, przy takiej okazji, jest ta niepewność, czy się na pewno sprawdzi. Czas prób materiałowych pozwala uniknąć ewentualnych błędów w rysunku, skorygować je, poprawić, lub też przygotować odpowiedni, a nie przewidziany wcześniej wzór, kolejny, czasem specjalnie dla danej technologii czy materiału. Ograniczone możliwości nie pozwoliły mi, niestety, na zbyt rozległe próby,choć staram się sprawdzić, na ile to możliwe, przynajmniej najbardziej wrażliwe, z różnych względów, obszary projektu i jego zastosowania.

Na pierwszy ogień poszła próba cięcia i grawerowania laserowego, którą mogłem przeprowadzić dzięki przychylności i zaangażowaniu pana Piotra Szpunara, w jego firmie Opifex. Cięcie  laserowe weszło już do standardu i wbrew obiegowemu mniemaniu, że to tylko wycinanie, mniej lub bardziej skomplikowanych otworów, stwarza projektantom szerokie pole do popisu zależnie od użytego materiału, tym bardziej że stosowane mogą być dwie techniki wycinania i grawerowania, a także frezowania materiału. Z jednej strony wycięte elementy można na przykład grupować w piętrowe struktury 3D, z drugiej zaś te same elementy wycięte z różnych materiałów, lub tego samego o różnym zabarwieniu składać w kompozycje płaskie metodą intarsji.

Próby orła były prowadzone przy zastosowaniu pliku z karty A 1.11  księgi koncepcyjnej herbu małego RP, przy wielkości tarczy herbu 195 x 232 mm. Do prób użyto, jako materiału, sklejek i płyt stolarskich oraz pleksi barwionej w masie. Grubość użytych materiału wynosiła od 2 mm (pleksi) do 7 mm (sklejka).

Jak te próby wyszły i jak wygląda ich efekt pokazuję na fotkach poniżej.

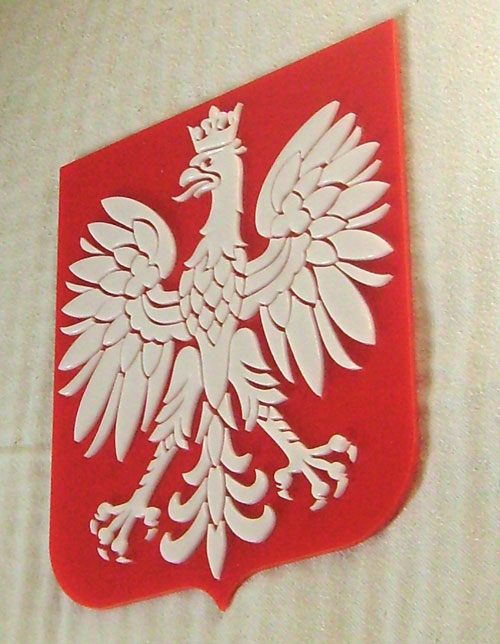

Najlepiej, wizualnie, przedstawia się orzeł wycinany w pleksi barwionej, białe elementy orła po wycięciu zostały naklejone na czerwoną tarczę i powstał efekt przestrzenny, naśladujący płaskorzeźbę.

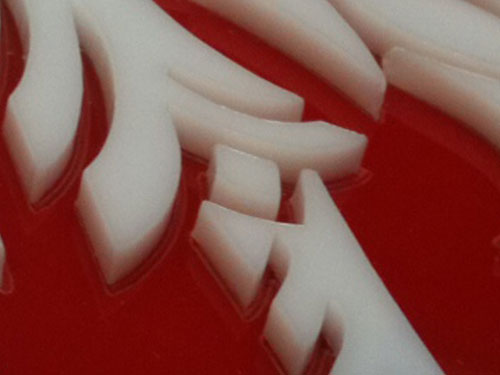

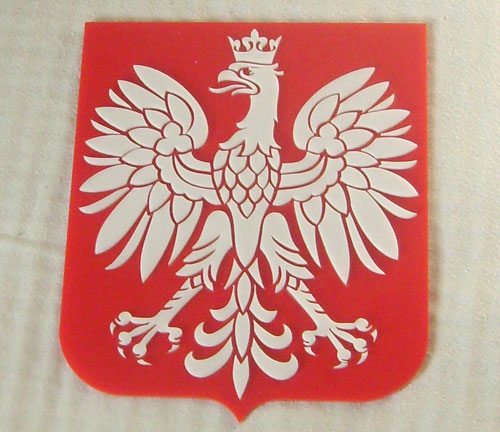

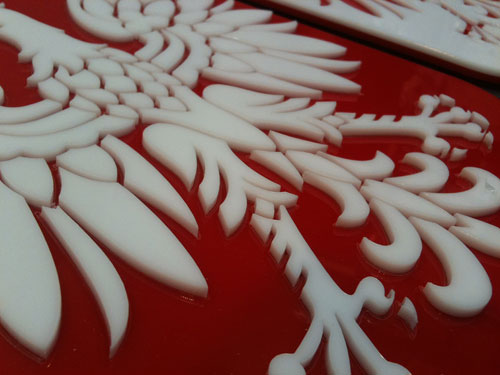

orzeł wycinany laserowo w pleksi 1orzeł wycinany laserowo w pleksi 2orzeł wycinany laserowo w pleksi, detal 1orzeł wycinany laserowo w pleksi, detal 2

Jedyną wadą jest konieczność ręcznego klejenia wielu drobnych elementów, a co za tym idzie wzrost kosztu wykonania.

Można poprzez takie wycinanie i sklejanie uzyskać również efekt odwrotny, czyli wgłębienia orła w stosunku do tarczy. Ten efekt jest dużo prostszy w wykonaniu, brak klejenia wielu elementów, i co za tym idzie dużo tańszy. Poniżej pokazane jest taki wariant, przy zastosowanej odwrotności kolorystycznej herbu, ze względu na oszczędność dość drogiego materiału.

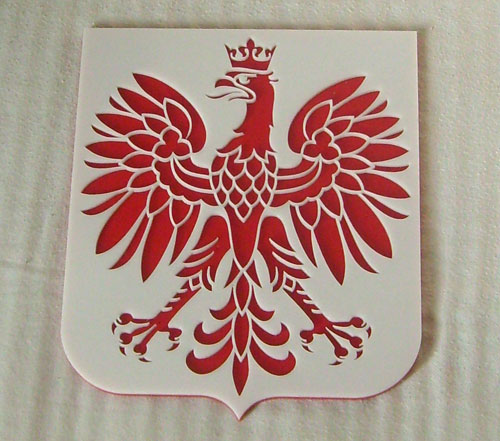

orzeł wycinany laserowo w pleksi, odwrócone kolory

Kolejna próba to wycinanie w sklejce i płytach drewnopodobnych

orzeł wycinany laserowo w sklejce

Drewno na krawędzi cięcia przybiera kolor prawie czarny i występują zbrązowienia sklejki przy linii cięcia, ten drugi mankament da się usunąć szlifowaniem powierzchni. Sklejki mogą także sprawiać problemy przy cięciu, ze względu na wolne przestrzenie w ich wnętrzu. Moim zdaniem tak cięty orzeł powinien chyba być malowany. Nic nie stoi na przeszkodzie by stosować naklejanie warstw jak przy pleksi.

Kolejna próba w drewnie to grawerowanie/wypalanie laserem.

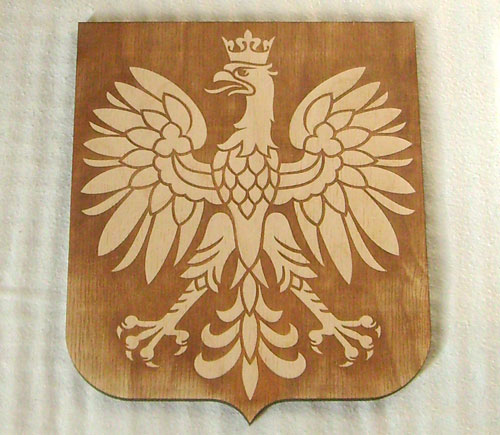

Fotki: Piotr Szpunar i alworzeł wypalany w drewnie laserem 1

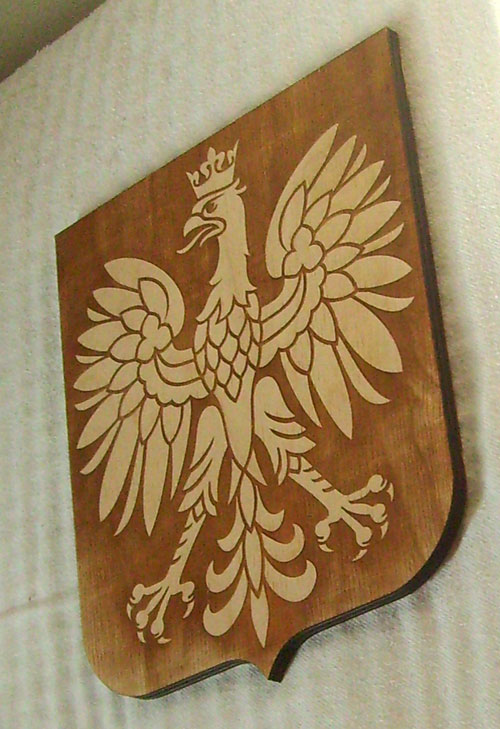

orzeł wypalany w drewnie laserem 2

Ze względu na niewielką głębokość spalania materiału efekt prawie płaski. Może dawać zależnie od rodzaju drewna ciekawe efekty, szczególnie przy drewnie litym, egzotycznym.

W sumie próby pokazały że herb można wykonać bezproblemowo. Przyjęta wielkość, dla opisanych wyżej materiałów, może być zmniejszona bezpiecznie jeszcze o 20% , czyli do wielkości 155 x 185.

Dla zainteresowanych zamówieniem takiego herbu podaję namiar: PPH Opifex, ul. Ząbkowska 71A, 05-270 Marki, www.opifex.com.pl. Firma posiada zgodę Autora projektu na wykonania herbu małego.
